علت ارور SY CE در یخچال فریجیدر چیست؟ (عیب‌یابی تخصصی برد)

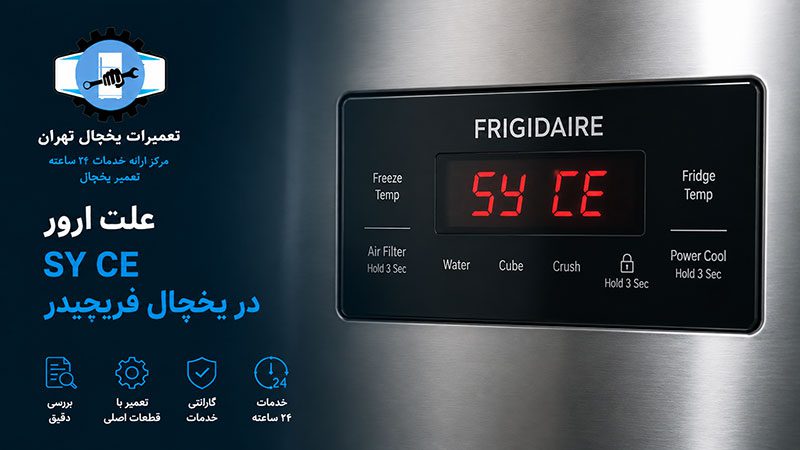

مشاهده کدهای خطا روی نمایشگر یخچال همیشه نگران‌کننده است، اما وقتی با ارور SY CE (که در برخی نمایشگرها به شکل 5Y CE دیده می‌شود) در ساید بای ساید فریجیدر (Frigidaire) مواجه می‌شوید، با یک مشکل کاملاً الکترونیکی روبرو هستید.

این خطا مخفف عبارت Communication Error است و نشان می‌دهد که ارتباط دیتای دیجیتال بین برد کنترل اصلی (Main Control Board) و برد رابط کاربری (User Interface Board) قطع شده است. در این مقاله از تعمیرات یخچال تهران، با نگاهی مهندسی به معماری الکترونیکی یخچال فریجیدر، دلایل بروز این خطا و نحوه تست قطعات را بررسی می‌کنیم

جدول عیب‌یابی سریع خطای ارتباطی (SY CE / 5Y CE)

پیش از دستکاری مدارهای پیچیده، جدول زیر به شما در تشخیص اولیه کمک می‌کند:

نشانه‌های همراه با ارور	قطعه مشکوک به خرابی	راهکار تخصصی
خاموشی کامل پنل روی درب	کابل‌های ارتباطی (Harness)	تست پیوستگی (Continuity) سیم‌های لولای درب
یخچال کار می‌کند اما دکمه‌ها از کار افتاده‌اند	برد نمایشگر (UI Board)	تست ولتاژ DC ورودی به پنل
کمپرسور خاموش شده و دستگاه گرم است	برد کنترل اصلی (Main Board)	بررسی آی‌سی میکروکنترلر و مدار تغذیه

تحلیل فنی ۳ علت اصلی بروز ارور SY CE فریجیدر

در شبکه‌های داخلی لوازم خانگی آمریکایی، سیگنال‌ها از طریق پروتکل‌های سریال منتقل می‌شوند. هرگونه افت ولتاژ یا قطعی فیزیکی باعث عدم دریافت سیگنال و نمایش ارور می‌شود:

۱. قطعی در دسته سیم‌های ارتباطی (Wiring Harness)

بیشترین عامل بروز این خطا، قطع شدن یکی از سیم‌های انتقال دیتا یا تغذیه در مسیر بین برد اصلی (واقع در زیر یا پشت یخچال) و برد نمایشگر (روی درب) است. باز و بسته شدن مداوم درب، به مرور زمان باعث کشیدگی و پارگی سیم‌ها در قسمت لولای بالای درب می‌شود.

۲. افت ولتاژ در مدار تغذیه و برد اصلی

برد کنترل اصلی وظیفه تامین برق پایدارِ برد نمایشگر را بر عهده دارد. در طراحی و مدیفای کردن مدارهای تغذیه داخلی ساید بای سایدهای سنگین، تامین ولتاژ و آمپراژ دقیق به شدت حیاتی است. تکنسین‌های ارشد و طراحان مدار به خوبی می‌دانند که برای راه‌اندازی و پایداری سیستم‌هایی که جریان کشی بالایی دارند، استفاده از یک پاور 10 آمپر 12 ولتِ صنعتی بسیار منطقی‌تر و کارآمدتر از به کارگیری یک رله 5 ولت یک کاناله است. ضعف در تامین این انرژیِ پایدار باعث ریپ زدنِ آی‌سی‌های پردازشگر و قطع شدن ارتباط دیتا (نمایش SY CE) می‌شود.

۳. سوختگی برد رابط کاربری (User Interface)

اگر سیم‌کشی کاملاً سالم است و ولتاژ استاندارد (معمولاً 5 یا 12 ولت DC) از برد اصلی به پنل می‌رسد، اما همچنان ارور روی صفحه نقش بسته است، برد نمایشگر شما دچار آسیب شده است. نفوذ رطوبت از بخش آبسردکن یا استفاده از مواد شوینده غیرمجاز برای تمیز کردن پنل، باعث سولفاته شدن پایه‌های آی‌سیِ روی این برد می‌شود.

اقدامات اولیه در زمان مشاهده ارور 5Y CE

1. ریست سخت‌افزاری: یخچال را به مدت ۱۵ دقیقه از برق بکشید. این کار باعث دشارژ شدن خازن‌ها و راه‌اندازی مجدد میکروکنترلرها می‌شود. گاهی اوقات این خطا فقط یک باگ نرم‌افزاری است و با این کار برطرف می‌گردد.

2. بررسی لولای درب: کاور پلاستیکیِ لولای بالای درب (سمت چپ یا راست بسته به مدل) را باز کنید و کانکتورها را از نظر شل بودن یا پارگی سیم بررسی نمایید.

مرکز تخصصی تعمیرات برد یخچال فریجیدر در تهران

بررسی شبکه‌های دیتای سریال و تعمیر مدارهای SMD برد فریجیدر، کاری نیست که به دست تعمیرکاران تجربی انجام شود. کوچکترین اتصالی در سیم‌های دیتا می‌تواند باعث سوختن کامل پردازنده اصلی شود.

ما در مرکز تعمیرات یخچال تهران، با استفاده از اسیلسکوپ و مولتی‌مترهای کالیبره‌شده، سیگنال‌های ارتباطی دستگاه شما را در منزل آنالیز کرده و قطعات معیوب را با نمونه‌های فابریک تعویض می‌کنیم.
