علائم خرابی برد اینورتر یخچال جنرال الکتریک و پروفایل (راهنمای تست)
یکی از بزرگترین تحولات در طراحی سیستمهای مکانیکی و ترمودینامیکیِ یخچالهای مدرن آمریکایی، جایگزینی کمپرسورهای دور ثابت با کمپرسورهای دور متغیر (VSD) است. در ساید بای سایدهای جنرال الکتریک (GE) و پروفایل، مدیریت این کمپرسورهای پیشرفته بر عهده قطعهای حیاتی به نام برد اینورتر (Inverter Board) است.
اگر متوجه شدهاید که چراغهای داخل یخچال روشن است، فنها کار میکنند، اما کمپرسور استارت نمیخورد و سرمای کابین به شدت افت کرده است، احتمالاً با خرابی این درایور الکترونیکی مواجه هستید. در این مقاله از مرکز تعمیرات یخچال تهران، قصد داریم با رویکردی کاملاً تخصصی، علائم خرابی برد اینورتر یخچال جنرال الکتریک را کالبدشکافی کرده و نحوه تست و عیبیابی آن را آموزش دهیم.
برد اینورتر یخچال چیست و چه وظیفهای دارد؟
برد اینورتر معمولاً یک جعبه فلزی یا پلاستیکی کوچک است که مستقیماً به بدنه کمپرسور (موتور) متصل میشود. وظیفه اصلی این قطعه در مهندسی الکترونیک قدرت، دریافت جریان متناوب (AC) از شبکه برق شهری و تبدیل آن به جریان مستقیم (DC) سهفاز با فرکانس متغیر است.
برد اصلی یخچال (مغز دستگاه) با توجه به بار حرارتی داخل کابین، سیگنالهایی (بین ۴ تا ۱۴ ولت DC) به اینورتر ارسال میکند. برد اینورتر بر اساس این سیگنالها، فرکانس ولتاژ خروجی به سمت موتور را تغییر داده و سرعت چرخش کمپرسور را برای بهینهسازی مصرف انرژی و حفظ دقیق دما تنظیم میکند.
مهمترین علائم خرابی برد اینورتر جنرال الکتریک و پروفایل
سوختن یا نیمسوز شدن این قطعه پیچیده، با نشانههای فیزیکی و الکترونیکی خاصی همراه است:
۱. روشن نشدن کمپرسور در حالی که فنها کار میکنند
شایعترین نشانه خرابی درایور اینورتر این است که یخچال کاملاً بیصدا میشود. پنل نمایشگر روشن است، فن کندانسور و فن اواپراتور با سرعت طبیعی میچرخند، اما هیچ صدایی از موتور شنیده نمیشود و در نتیجه، سیکل تبرید متوقف شده و مواد غذایی گرم میشوند.
۲. صدای کلیک یا تقتق از پشت یخچال
اگر برد اینورتر دچار افت ولتاژ شده باشد یا نتواند فازهای موتور را به درستی سوئیچ کند، کمپرسور برای استارت زدن تقلا میکند. در این حالت، ممکن است هر چند دقیقه یکبار صدای “کلیک” ضعیفی از پشت دستگاه بشنوید که نشاندهنده تلاش ناموفق اینورتر برای راهاندازی موتور است.
۳. نوسان شدید سرما و یکسره کار کردن موتور
گاهی اوقات برد اینورتر کاملاً نمیسوزد، بلکه خازنهای فیلتر آن افت ظرفیت پیدا میکنند. در این وضعیت، اینورتر نمیتواند فرکانس موتور را تنظیم کند. در نتیجه کمپرسور یا با حداکثر دور به صورت یکسره کار میکند (که باعث یخزدگی مواد غذایی میشود) یا با دور بسیار پایین کار کرده و توانایی خنک کردن کابین را از دست میدهد.
راهنمای عیبیابی از طریق LED روی برد اینورتر جنرال الکتریک
مهندسان جنرال الکتریک برای تسهیل فرآیند عیبیابی، یک چراغ LED چشمکزن (Diagnostic LED) بر روی برد اینورتر تعبیه کردهاند. با باز کردن کاور پشت یخچال و مشاهده تعداد چشمکهای این چراغ، میتوانید متوجه علت خرابی شوید:
-
۱ چشمک (تکرار شونده): نشاندهنده قطعی ارتباط بین برد اصلی و برد اینورتر است. (کابلهای ارتباطی باید چک شوند).
-
۲ چشمک: خطای اورلود (اضافه بار). موتور در حال کشیدن آمپر بیش از حد است و اینورتر جریان را قطع کرده است.
-
۳ چشمک: خطای راهاندازی (Starting Fault). اینورتر نمیتواند روتور کمپرسور را به چرخش درآورد (احتمال گیرپاژ مکانیکی موتور).
-
۴ چشمک: خطای ولتاژ ورودی. ولتاژ تغذیه برد اینورتر بسیار پایین یا بسیار بالا است.
-
چراغ کاملاً خاموش: اگر برق ۲۲۰ ولت ورودی به اینورتر وصل است اما چراغ خاموش است، برد اینورتر به طور کامل سوخته و باید تعویض گردد.
تست تخصصی برد اینورتر و کمپرسور در تهران
تست سلامت برد اینورتر یک فرآیند بسیار حساس است و به هیچ وجه نباید با اتصال مستقیم برق شهری (۲۲۰ ولت متناوب) به پایههای کمپرسور خطی انجام شود؛ این کار باعث انفجار سیمپیچهای موتور خواهد شد.

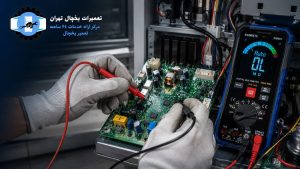

عیبیابی دقیق نیازمند استفاده از مولتیمترهای True RMS برای اندازهگیری مقاومت دقیق پایههای سهفاز موتور (U, V, W) و تست ولتاژ سیگنال PWM از برد اصلی است. متخصصین ارشد ما در مرکز تعمیرات یخچال تهران، با در اختیار داشتن بردهای اینورتر اورجینال جنرال الکتریک و پروفایل، دستگاه شما را در منزل و با استانداردهای دقیق مهندسی عیبیابی و تعمیر میکنند.
📞 موتور یخچال روشن نمیشود؟ برای جلوگیری از آسیب به کمپرسور، همین الان با ما تماس بگیرید:
۱. آیا میتوان کمپرسور اینورتر جنرال الکتریک را برای تست، مستقیماً به برق وصل کرد؟
به هیچ وجه! کمپرسورهای خطی (Inverter) جنرال الکتریک با جریان سه فاز DC با فرکانس متغیر کار میکنند. اتصال مستقیم برق ۲۲۰ ولت متناوب (AC) شهری به پایههای این موتور، باعث سوختن و انفجار آنی سیمپیچهای استاتور میشود. تست این کمپرسورها صرفاً باید از طریق اندازهگیری اهم پایهها و بررسی سیگنال PWM خروجی از برد اینورتر توسط مولتیمتر True RMS انجام شود.
۲. چراغ LED روی برد اینورتر ۳ بار چشمک میزند، آیا برد سوخته است؟
خیر. در معماری عیبیابی جنرال الکتریک، ۳ بار چشمک زدن پیاپی (Starting Fault) نشاندهنده سلامت برد اینورتر و خرابی موتور است. این ارور زمانی ثبت میشود که برد اینورتر ولتاژ لازم را به سمت موتور ارسال میکند، اما روتور کمپرسور به دلیل گیرپاژ مکانیکی داخلی یا کیپ شدن شدید مسیر گاز (لوله مویی)، توانایی چرخش و استارت خوردن را ندارد.
۳. تفاوت خرابی برد اصلی و برد اینورتر در ساید بای سایدهای پروفایل چیست؟
اگر برد اصلی (Main Board) خراب باشد، معمولاً کل سیستم از کار میافتد، نمایشگر خاموش میشود یا ارورهایی مانند HRS روی صفحه ظاهر میگردد. اما اگر برد اصلی سالم باشد و فقط برد اینورتر بسوزد، نمایشگر، لامپهای داخل کابین و فنهای اواپراتور و کندانسور به طور طبیعی کار میکنند، ولی کمپرسور استارت نمیخورد و کابین به مرور گرم میشود.
